يُعد فهم مكونات مصنع الأسفلت أمراً ضرورياً لإنتاج أسفلت عالي الجودة للطرق السريعة والجسور ومشاريع البنية التحتية الأخرى. يعتمد مصنع الأسفلت على هذه المكونات الرئيسية - مثل أنظمة إمداد الركام البارد، والمواقد، والخلاطات - لتسخين وتجفيف وخلط وتخزين الأسفلت بكفاءة. تشترك كل من مصانع خلط الأسفلت الدفعية ومصانع الخلط الأسطوانية في المكونات الأساسية ولكنها تختلف في طرق الخلط وتدفق الإنتاج. إن معرفة أجزاء مصنع الأسفلت تساعد المستخدمين على تحسين الكفاءة، والحفاظ على جودة الأسفلت المتسقة، والتخطيط للصيانة أو الاستثمارات.
الآن وقد أصبح لديك فهم عام لكيفية عمل مكونات مصنع الأسفلت معًا كنظام، دعنا ننتقل خطوة أخرى إلى الأمام. دعونا نلقي نظرة فاحصة على المكونات الرئيسية لمحطة خلط الأسفلت وكيفية عمل كل جزء في الإنتاج الفعلي.
ما هي مكونات مصنع خلط الأسفلت؟
مع نمو أعمال بناء الطرق العالمية بمعدل يقدر بـ 3-5% سنويايستمر الطلب على الأسفلت عالي الجودة في الازدياد. مصانع خلط الأسفلت صُممت هذه الأنظمة لتلبية هذه الحاجة من خلال عمليات خلط دقيقة ومضبوطة. ويعتمد أداؤها على مكونات محطة خلط الأسفلت المتناسقة جيدًا، حيث يلعب كل منها دورًا رئيسيًا في دقة التجميع، وجودة الخلط، والكفاءة العامة. فيما يلي المكونات الرئيسية لمحطة خلط الأسفلت ووظائفها.

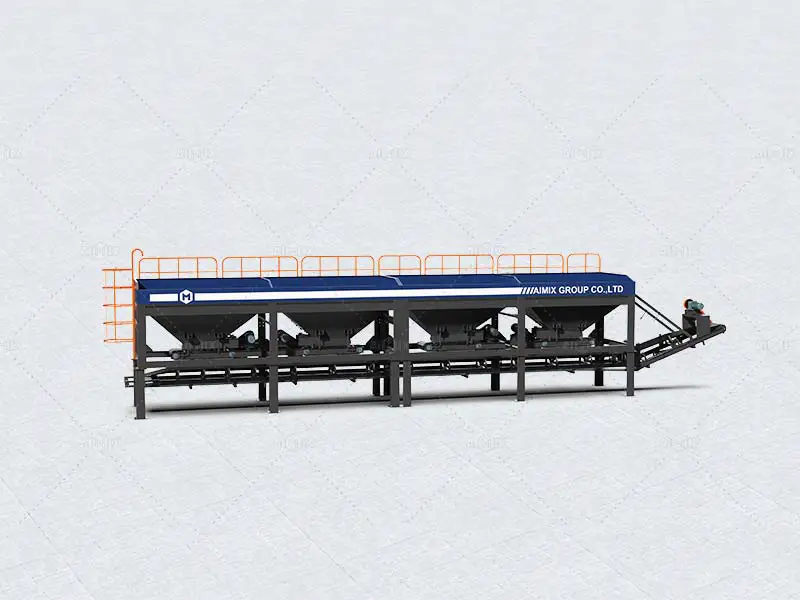

نظام إمداد الركام البارد
- وظيفة: يقوم بتوفير ومراقبة المواد الخام قبل التجفيف والخلط.
- بناء: 3-6 صناديق تجميع، وسيور ناقلة، وأجهزة قياس.
- التخزين: تتسع لما بين 50 و 100 طن من الركام، مفصولة حسب الحجم لتحديد النسب.
- تغذية: تدفق مستمر للمواد بمعدل 60-120 طن/ساعة إلى أسطوانة التجفيف.
- دقة: تحافظ أجهزة القياس على دقة وزن تتراوح بين ±1-2%.
أبرز معداتنا
- تتيح منصة الصيانة للمشغلين فحص الصناديق وتنظيف الشبكات في غضون 30 دقيقة.
- يرصد جهاز إنذار نقص المواد انخفاض مستوى المواد في الصناديق خلال 5 ثوانٍ، مما يمنع توقف العمل.
- تعمل البكرات ذاتية المحاذاة على تقليل انحراف الحزام بنسبة 80٪، مما يضمن تغذية سلسة.
- مفتاح سحب الحبل للطوارئ يوقف النبات على الفور (≤3 ثوانٍ) من أجل السلامة.
يضمن إمدادًا مستقرًا بالمواد الإجمالية، وجودة خلط متسقة، وموثوقية تشغيلية عالية، وصيانة أكثر أمانًا وكفاءة.

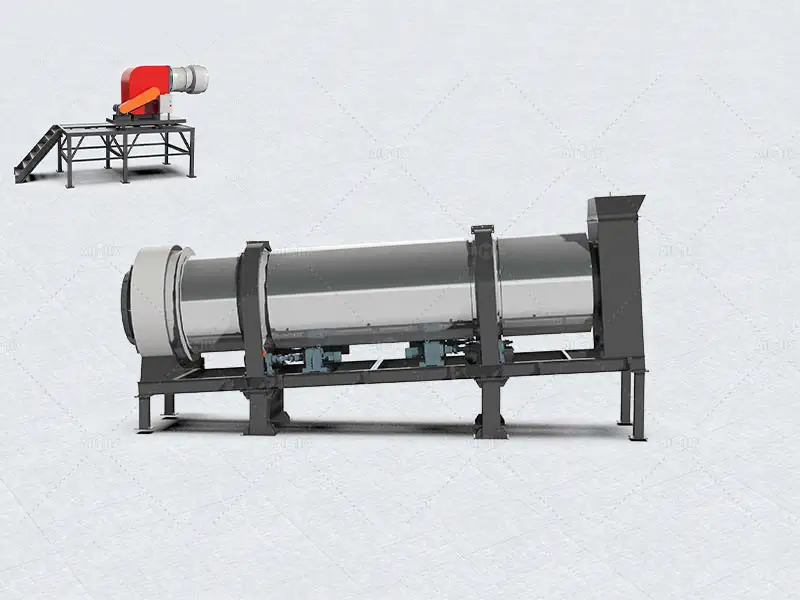

نظام أسطوانة التجفيف والحرق
- وظيفة: يقوم بتسخين الركام الرطب والبارد إلى درجة حرارة 150-180 درجة مئوية للخلط.
- بناء: بواسطة حلقتين، و4 بكرات، وبكرتين توجيهيتين، وشفرات حلزونية متعددة.
- حارق: يستخدم الفحم أو زيت الوقود أو الغاز الطبيعي أو مواقد الوقود المزدوج لتوفير تدفئة مرنة.
- كفاءة: يقلل الغلاف الخارجي المعزول من فقدان الحرارة ويسرع من تبخر الرطوبة.
AIMIX يسلط الضوء على المعدات
- تقوم الشفرات الحلزونية برفع الركام 50-60 مرة في الدقيقة لتسخين متساوٍ.
- محرك مزود بعلبة تروس يدير حلقات الدعم لضمان دوران مستقر.
- يضمن اللهب القابل للتعديل للموقد تحكمًا دقيقًا في درجة الحرارة.
- تتيح منصة الفحص التنظيف في غضون 30-45 دقيقة؛ وتتضمن المحطات المتنقلة صندوق توصيل سهل التركيب والتشغيل.
يضمن تسخين الركام بشكل موحد، وإزالة الرطوبة بكفاءة، ويوفر نظام الموقد تشغيلاً مستقراً ومرناً وموفراً للطاقة.

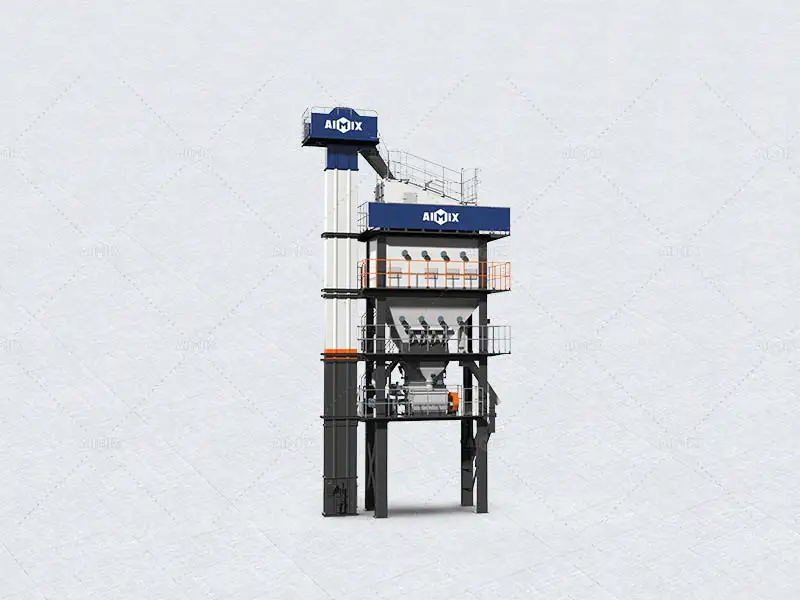

برج الخلط
- وظيفة: يخلط الركام الساخن والبيتومين والمواد المضافة لتكوين طبقة أسفلت متجانسة.
- بناء: يشمل ذلك المصعد، والمنخل الاهتزازي، وحاوية المواد الساخنة، والخلاط الرئيسي، والموازين.
- التدفئة والكفاءة: يضمن النظام المتكامل خلطًا مستقرًا ودقيقًا.
- صيانة: تتيح المنصات القابلة للطي سهولة التنظيف والصيانة.
ميزات التصميم لدينا
- السعة والدقة: الركام 1200 كجم، المسحوق 100 كجم، البيتومين 100 كجم؛ الديناميكية ≤±1.5%، الساكنة ≤±0.3%.
- خلاط "كينغ كونغ" بغطاء قابل للفصل؛ تدوم الشفرات/البطانات حتى 100,000 دفعة؛ الشاشة الحاصلة على براءة اختراع تضاعف الكفاءة.
- تضمن صواني المعايرة دقة الوزن وسهولة التعديل.
- محطات الأسفلت المتنقلة: برج جاهز في غضون يومين مع وصلات سهلة التركيب والتشغيل.
يدعم الوزن الدقيق، والخلط المتجانس، والكفاءة العالية، وسهولة الصيانة.

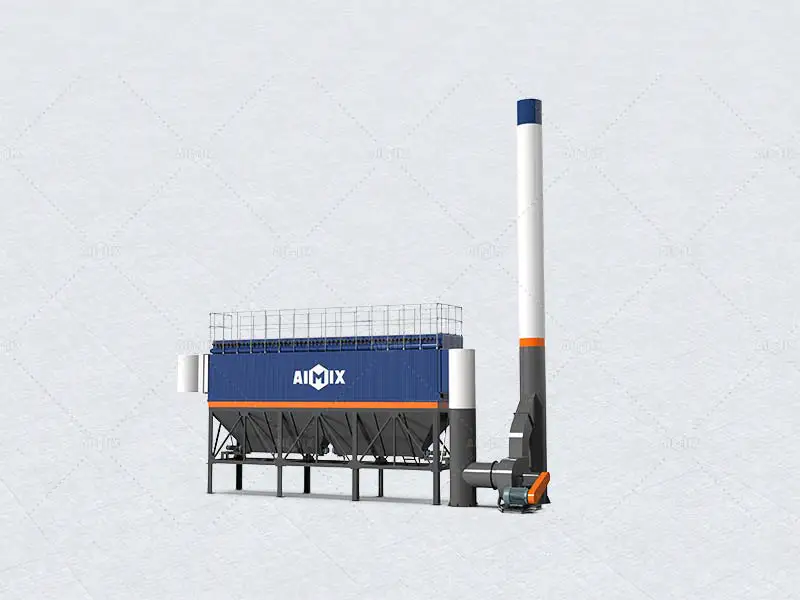

نظام جمع الغبار
- وظيفة: يزيل الغبار الناتج عن إنتاج الخلطات الساخنة لتلبية المعايير البيئية.
- الترشيح الأولي: يفصل جهاز الفصل الإعصاري الغبار الخشن بكفاءة.
- الترشيح الثانوي: يقوم فلتر الكيس بالتقاط الغبار الناعم ويضمن هواءً نظيفاً.
- التحكم في تدفق الهواء: مروحة سحب الهواء المزودة بمحرك كهربائي تقوم بضبط المخمدات.
أبرز معداتنا
- فاصل الإعصار: أفضل من الفصل بالجاذبية، ويقلل من حمولة مرشح الأكياس، ويطيل عمره الافتراضي.
- مرونة الأنابيب: يسمح هامش التفاوت في التركيب ±3 سم بإعداد أسرع وأسهل.
- تصميم شفة: تسمح الحواف الدوارة بانحرافات الزاوية.
- توفير الوقت: تساهم الأنابيب والشفاه المرنة في تقليل وقت التركيب بحوالي 5 أيام.
يوفر إزالة فعالة للغبار، وعمرًا أطول، وتركيبًا أسهل، وإعدادًا أسرع.

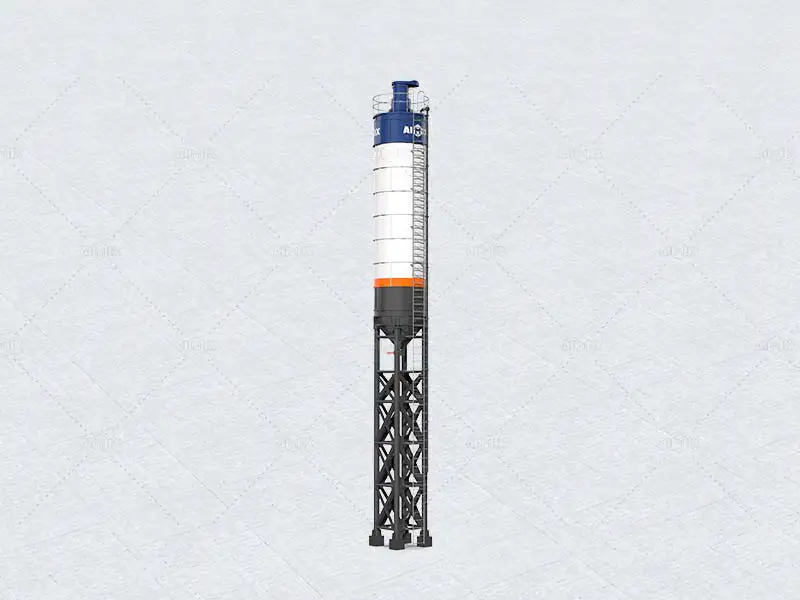

نظام توريد المسحوق
- وظيفة: يوفر مسحوقًا جديدًا ومعاد تدويره للوزن الدقيق.
- بناء: صومعة مسحوق مزودة بجهاز تجميع غبار علوي ونقطتي تحميل.
- تغذية: يقوم ناقل لولبي بتوصيل مسحوق جديد؛ ويمكن خلط المسحوق المعاد تدويره أو إخراجه بشكل منفصل.
- مراقبة: يتم تنظيم التدفق لضمان القياس الدقيق والإمداد المستمر.
أبرز مميزات نظام إمداد المساحيق لدينا
- سعة الصومعة: تضمن نقطتا التحميل التشغيل السلس.
- السيطرة على الغبار: يقلل جامع الغبار العلوي من الغبار المتطاير، ويطيل عمر الفلتر.
- المسمار الناقل: التغذية المباشرة تمنع التكتل وتضمن وزنًا دقيقًا.
- المرونة: يمكن مزج المسحوق المعاد تدويره أو إخراجه بشكل منفصل، مما يحسن الكفاءة.
يوفر إمدادًا مستقرًا بالمسحوق، ووزنًا دقيقًا، وتحكمًا في الغبار، وتشغيلًا مرنًا.
نظام توريد البيتومين
- وظيفة: يوفر البيتومين المسخن لخلط دقيق.
- بناء: خزان البيتومين (تسخين غير مباشر بالزيت الحراري أو الكهرباء)، فرن الزيت، خزان الزيت الثقيل، حفرة التفريغ.
- مراقبة: صندوق PLC ينظم درجة الحرارة تلقائيًا ويمنع الاحتراق الجاف.
- التدفئة: يحافظ على البيتومين عند درجة حرارة ثابتة تتراوح بين 150 و180 درجة مئوية للخلط المستمر.
AIMIX يسلط الضوء على المعدات
- طريقة التدفئة: يضمن استخدام الزيت الحراري أو التدفئة الكهربائية درجة حرارة موحدة.
- السلامة: يمنع نظام الإيقاف التلقائي الاحتراق الجاف وتلف المعدات.
- التحكم في درجة الحرارة: يحافظ نظام PLC على دقة ±2 درجة مئوية.
- كفاءة: يضمن الإمداد المستمر إمكانية الخلط عالي السعة دون انقطاع.
يوفر إمدادًا مستقرًا من البيتومين، ودرجة حرارة دقيقة، وتشغيلًا آمنًا، وخلطًا متواصلًا.
نظام التحكم
- وظيفة: يدير عمليات مصنع الأسفلت بأمان وكفاءة.
- واجهة: جهاز كمبيوتر صناعي مزود بشاشة لمس وأزرار لسهولة التحكم.
- أساليب: يدعم التشغيل التلقائي وشبه التلقائي واليدوي.
- رصد: يتتبع حالة المعدات ويضمن استقرار الإنتاج.
أبرز مميزات نظام التحكم لدينا
- نظام تحكم ذكي متكامل: زر واحد للتشغيل/الإيقاف يحل محل 50 خطوة يدوية.
- أوضاع التشغيل المرنة: الكمبيوتر الشخصي + الشاشة اللمسية + الأزرار تناسب عادات مختلفة.
- مراقبة إنترنت الأشياء عن بعد: تعمل تنبيهات الحالة والصيانة في الوقت الفعلي على تقليل وقت التوقف.
- البرامج والأجهزة: حاسوب صناعي + وحدة تحكم منطقية قابلة للبرمجة من سيمنز لأداء موثوق.
يوفر تشغيلاً آمناً ومستقراً مع مراقبة ذكية وتحكم مرن.
في حين أن محطات خلط الأسفلت الدفعية تستخدم على نطاق واسع لعملية الإنتاج الدقيقة والمنظمة، فإن نظامًا آخر شائع الاستخدام هو محطة خلط الأسطوانات. لنواصل استكشاف مكونات مصنع خلط الأسفلت الأسطواني وكيف تم تصميم نظام الإنتاج المستمر الخاص به.
ما هي مكونات مصنع خلط الأسفلت الأسطواني؟
في مشاريع إنشاء الطرق واسعة النطاق، غالباً ما تكون الجداول الزمنية ضيقة، مما يتطلب إمداداً مستمراً بالإسفلت لساعات. حتى التوقفات القصيرة يمكن أن تقلل الكفاءة بنسبة 10-15%. ولتلبية هذه المتطلبات، مصانع خلط الأسفلت تستخدم هذه الأنظمة هيكل إنتاج متواصل بالكامل. وعلى عكس أنظمة الدفعات، يعتمد أداؤها على مدى كفاءة عمل مكونات مصنع خلط الأسفلت الأسطواني المختلفة معًا للحفاظ على تدفق ثابت للمواد، وتسخين مستقر، وإنتاج متسق. فيما يلي المكونات الرئيسية وأدوارها في هذه العملية.
نظام إمداد الركام البارد
- وظيفة: يقوم بتغذية الركام البارد بشكل مستمر ومتساوٍ لضمان إنتاج مستقر وفعال.
- بناء: يتكون من صناديق تجميع الركام، ومغذيات، وحزام فرز، ونظام نقل الركام البارد.
- السعه: يمكن تخصيص رقم الصندوق وحجمه ليتناسب مع أحجام المشاريع المختلفة وأنواع المواد.
- تحري: تقوم الشاشة الوسيطة بإزالة الركام كبير الحجم لمنع الانسداد وفقدان الحرارة وتلف المعدات.
يوفر تغذية مستمرة، وتصنيف دقيق، وحماية موثوقة لعملية التجفيف.
يميل الحزام الناقل
- وظيفة: ينقل الركام البارد المؤهل بشكل مستمر ومتساوٍ إلى أسطوانة التجفيف لتسخينه.
- بناء: يتكون من مجموعة الإطار، وحزام ناقل، وبكرات، وإطار دعم، وآلية شد.
- نظام القيادة: مزود بمخفض سرعة حلقي، وسلسلة بكرات، ودعامة للمحرك من أجل نقل مستقر.
- المكونات: يشمل منظف الحزام، ومجموعة البكرات، وبكرات الإرجاع، وهياكل الدعم القابلة للتعديل.
يوفر نقلًا سلسًا وتشغيلًا مستقرًا ونقلًا موثوقًا للمواد إلى نظام التجفيف.
نظام أسطوانة التجفيف والموقد والرافعة
- وظيفة: يقوم بتسخين وتجفيف ورفع الركام بشكل مستمر للمرحلة التالية من المعالجة.
- بناء: يشمل ذلك جسم الأسطوانة، ونظام الموقد، ومخرج التفريغ، ومصعد الهواء الساخن، وإطار الدعم.
- التدفئة: يوفر الموقد (الفحم أو الزيت أو الغاز أو الوقود المزدوج) حرارة مستقرة عند 150-180 درجة مئوية للتجفيف.
- عملية: يتم تقليب الركام، ثم رفعه بواسطة مصعد دلو مزود بنظام تحكم في شد السلسلة لضمان النقل المستقر.
يوفر تدفئة فعالة، ورفعًا سلسًا، وتدفقًا مستمرًا للمواد من أجل إنتاج مستقر.
نظام إزالة الغبار
- وظيفة: يزيد من كفاءة تدفق الهواء في أسطوانة التجفيف مع ترشيح غاز العادم وتقليل الانبعاثات.
- بناء: يتكون من جامع إعصاري (قصوري)، مرشح أكياس، مدخنة، مروحة سحب مستحثة، وقنوات هواء.
- الترشيح: تعمل عملية إزالة الغبار على مرحلتين على تحسين الكفاءة، وتقليل حمولة الكيس، وتعزيز استخدام الحرارة.
- التحكم في درجة الحرارة: يحافظ مستشعر الحرارة وصمام الهواء البارد على درجة حرارة العادم أقل من 120 درجة مئوية لحماية أكياس الترشيح.
يحسن كفاءة التجفيف، ويقلل الانبعاثات، ويضمن تشغيلاً مستقراً وصديقاً للبيئة.
خزان النفط الثقيل
- وظيفة: يقوم بتخزين وتزويد نظام الاحتراق بوقود الزيت الثقيل لضمان استمرارية التشغيل.
- بناء: يشمل ذلك جسم خزان الزيت، وجهاز التسخين، وخطوط الأنابيب، والصمامات، ونظام مراقبة مستوى الزيت.
- التدفئة: مزود بنظام تسخين للحفاظ على درجة حرارة الزيت وضمان سيولة مناسبة.
- مراقبة: يُمكّن مقياس مستوى الوقود والصمامات من التشغيل الآمن، والإمداد المستقر، وإدارة الوقود بشكل مريح.
يوفر إمداداً مستقراً بالوقود، وتدفئة موثوقة، وتشغيلاً آمناً من أجل الإنتاج المستمر.
نظام التحكم
- وظيفة: يتحكم في تشغيل مصنع خلط الأسفلت للحفاظ على استمرارية إنتاج الأسفلت.
- بناء: نظام قائم على وحدة التحكم المنطقية القابلة للبرمجة (PLC) مع خزانة تحكم ولوحة واجهة وأسلاك لمكونات مصنع الخلط الساخن.
- العملية: يتولى إدارة بدء/إيقاف التشغيل، ودوران الأسطوانة، وشعلة الموقد، وتشغيل الناقل.
- رصد: يعرض حالة المعدات، وينبه إلى الأعطال، ومعايير الإنتاج الأساسية.
يوفر تحكمًا موثوقًا به في المكونات الرئيسية للمصنع، مما يضمن التشغيل المستمر والمستقر والآمن.
بعد الاطلاع على مكونات مصنع خلط الأسفلت الأسطواني، يصبح فهم تصميم الإنتاج المستمر فيه أسهل. والآن، دعونا نقارن بين مصانع خلط الأسفلت الدفعي ومصانع خلط الأسفلت الأسطواني. سنركز على مكوناتها وهيكلها ومبادئ عملها لنرى بوضوح الاختلافات في الاستخدام الحقيقي.
مقارنة مكونات محطة خلط الأسفلت الدفعية مقابل محطة خلط الأسفلت الأسطوانية
يجد العديد من المستخدمين صعوبة في فهم سبب اختلاف أداء محطات خلط الأسفلت الدفعية عن محطات خلط الأسفلت الأسطوانية، واحتياجات صيانتها، ومدى ملاءمتها للمشاريع. في معظم الحالات، تنشأ هذه الاختلافات من تصميم المكونات وكيفية انتقال المواد عبر النظام. من خلال مقارنة مكوناتها الرئيسية، يمكنك أن ترى بوضوح كيف يعمل كل مصنع من مصانع الأسفلت ولماذا يناسب متطلبات البناء المختلفة.
| مكون | محطة خلط الأسفلت الدفعي (متقطع) | مصنع خلط الأسفلت بالبراميل (مستمر) |
|---|---|---|
| نظام تغذية الركام البارد | حاويات متعددة مزودة بنظام وزن دقيق قبل الخلط | تقوم عدة صناديق بتغذية الركام بشكل مستمر دون الحاجة إلى وزنه. |
| نظام التجفيف | تقوم أسطوانة التجفيف المنفصلة بتسخين الركام قبل الفرز | التجفيف والخلط مجتمعين في أسطوانة واحدة |
| نظام الموقد | يقوم موقد مستقل بتسخين الركام في أسطوانة التجفيف | يقوم الموقد بتسخين الركام داخل الأسطوانة مباشرة |
| مصعد الركام الساخن | مطلوب رفع الركام المسخن إلى وحدة الفرز | غير مطلوب (تتحرك المواد داخل البرميل) |
| تهتز الشاشة | يقوم غربلة الركام الساخن إلى أحجام مختلفة | غير مشمول (لا توجد عملية فحص ساخن) |
| صناديق تخزين الركام الساخن | يخزن الركام المصنف قبل وزنه وخلطه | غير متوفرة |
| نظام الوزن | الوزن الدقيق للركام والبيتومين والحشو | لا يوجد وزن فردي؛ يتم التحكم في النسبة عن طريق معدل التغذية |
| نظام الخلط | خلاط مزدوج المحور منفصل لخلط الدفعات | تتم عملية الخلط باستمرار داخل الأسطوانة |
| نظام إزالة الغبار | متعدد المراحل (إعصار + مرشح كيسي)، دقة أعلى | نظام أبسط، عادةً ما يكون عبارة عن فاصل إعصاري + مرشح كيسي |
| نظام توريد البيتومين | وزن دقيق للبيتومين قبل كل دفعة | رش البيتومين المستمر في البرميل |
| نظام التحكم | التركيز على دقة التجميع والتحكم في التسلسل | التركيز على التشغيل المستمر واستقرار التدفق |
| وضع الإنتاج | إنتاج متقطع (على دفعات) | الإنتاج المستمر |
| جودة المنتج النهائي | دقة أعلى، مناسبة للطرق عالية الجودة | جودة ثابتة، مناسبة لأعمال بناء الطرق العامة |
| التركيب والهيكل | أكثر تعقيدًا، وبصمة أكبر | هيكل أبسط، تركيب أسهل |
مع المكون مقارنة بين مصانع خلط الأسفلت الدفعي ومصانع خلط الأسفلت الأسطواني والآن بعد أن أصبح الأمر واضحاً، فإن الخطوة التالية هي النظر في كيفية عمل أجزاء مصنع الأسفلت هذه معاً في عملية الإنتاج. دعونا نتتبع تدفق المواد عبر كل مكون من مكونات مصنع الأسفلت خطوة بخطوة.
كيف تتدفق المواد عبر مكونات مصنع الأسفلت؟
يساعد فهم كيفية تدفق المواد عبر المصنع على ربط أجزاء مصنع خلط الأسفلت في نظام إنتاج متكامل. على الرغم من أن مصانع خلط الأسفلت الدفعية والأسطوانية تشترك في بعض المكونات المتشابهة، إلا أن عملياتها التشغيلية تختلف اختلافًا جوهريًا نظرًا لاختلاف أساليب الإنتاج.
الآن وقد فهمت كيفية انتقال المواد عبر كل مكون من مكونات مصنع الأسفلت، ينبغي أن تكون عملية الإنتاج الإجمالية أكثر وضوحًا. بعد ذلك، دعونا نلقي نظرة على الأجزاء المعرضة للتآكل داخل مكونات مصنع الأسفلت ولماذا تعتبر بالغة الأهمية للحفاظ على التشغيل المستقر والمستمر.
الأجزاء المعرضة للتآكل في مكونات مصانع الأسفلت
خلال التشغيل طويل الأمد لـ مصانع الأسفلتستتآكل بعض المكونات بشكل طبيعي بسبب ارتفاع درجة الحرارة والاحتكاك وظروف الإنتاج المستمرة. ولدعم التشغيل المستقر لمصانع الأسفلت، نقدم مجموعة كاملة من قطع غيار مصانع الأسفلت لعملائنا لضمان الاستبدال السريع والحد الأدنى من انقطاع الإنتاج.
توافر قطع الغيار الرئيسية لمصانع الأسفلت
نحن نوفر قطع غيار محطات الأسفلت الشائعة الاستخدام للمكونات الرئيسية لمحطات الأسفلت، بما في ذلك:
- شفرات الخلط وبطانات الخلاط.
- شبكة غربلة لنظام الغربلة الاهتزازي.
- السيور الناقلة، والبكرات، والبكرات الوسيطة.
- أجزاء الموقد لنظام التجفيف.
- الأختام والمحامل والمكونات الاستهلاكية الأخرى.
دعم التشغيل المستقر
يُسهم استبدال الأجزاء المستهلكة في الوقت المناسب في الحفاظ على جودة الأسفلت ومنع حالات التوقف المفاجئة. ويُعدّ توفير قطع الغيار المناسبة في الوقت المناسب أمراً بالغ الأهمية لتجنب التأخير في مشاريع إنشاء الطرق الجارية.
دعم استبدال سريع للعملاء
نضمن لعملائنا في مصانع الأسفلت توفير قطع الغيار بشكل موثوق لتقليل وقت الانتظار والحفاظ على كفاءة تشغيل المصنع. وهذا بدوره يساعد على تقليل وقت التوقف عن العمل وضمان استمرار الإنتاج في الموقع.
لقد بحثنا في كيفية مساهمة الأجزاء المستهلكة في استمرار تشغيل النظام. بعد ذلك، دعونا نرى كيف تم تصميم مكونات مصنع الأسفلت المتنقل لدينا من أجل النقل المتنقل على مدار 24 ساعة.
كيف تُمكّن مكونات مصنع الأسفلت من النقل المتنقل على مدار 24 ساعة؟
بالنسبة للعديد من مشاريع بناء الطرق، فإن نقل مصنع الأسفلت غالباً ما يعني تفكيكاً معقداً، ووقت نقل طويل، وخسارة في الإنتاج لعدة أيام. يُظهر هذا الفيديو كيف يعمل منتجنا مصنع الأسفلت المتنقل تم تصميم المكونات في هيكل معياري، مما يتيح التفكيك السريع والنقل السهل وإعادة التجميع الكامل في غضون 24 ساعة.
لماذا تحدد مكونات مصنع الأسفلت الأداء العام؟
لا يتحدد أداء مصنع الأسفلت بنظام واحد، بل بكيفية عمل جميع مكوناته بتناغم. فمن التجفيف والتسخين إلى الخلط والغربلة والتحكم، يؤثر كل جزء بشكل مباشر على استقرار الإنتاج وكفاءته وجودة الأسفلت النهائي. يساعدك فهم مكونات مصنع الخلط الساخن على تقييم المعدات بشكل أوضح واختيار المصنع الذي يلبي متطلبات مشروعك. إذا كنت بحاجة إلى حل مصمم خصيصًا أو دعم فني، فإن فريقنا على استعداد لمساعدتك في الحصول على التكوين المناسب.
